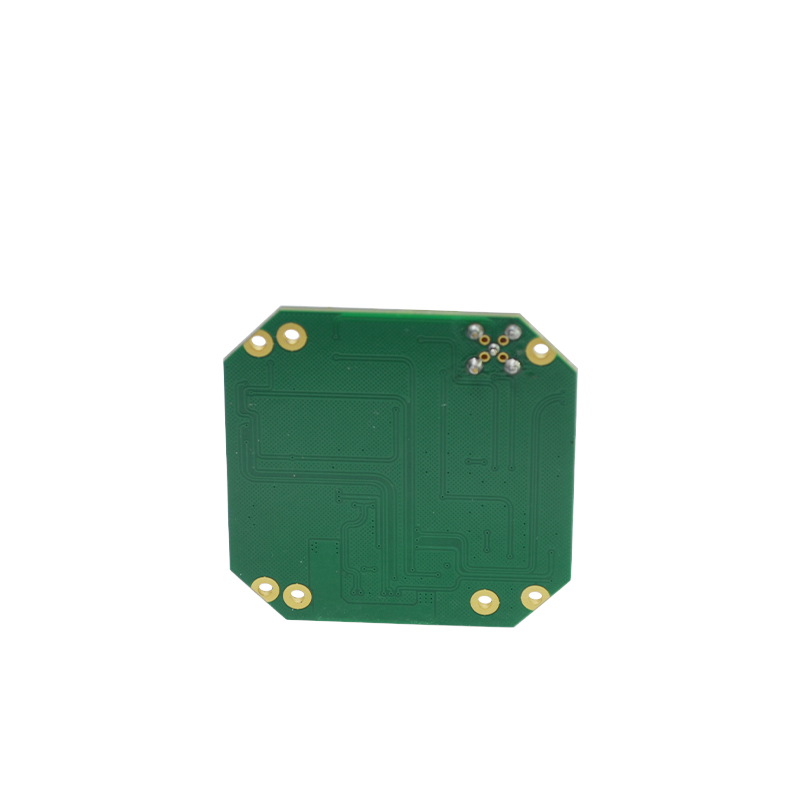

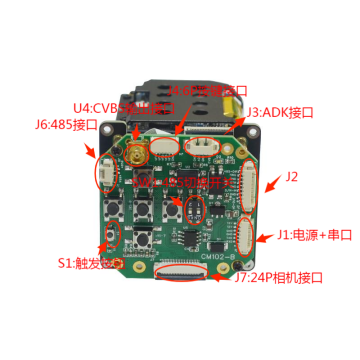

序號

接口名稱

說明

1

J1：電源+串口

共 6 個針腳，從上往下依次為 1-6 號各引角定義見表 2

2

J2

共 8 個針腳，從上往下依次為 1-8 號各引角定義見表 3

3

J3：ADK接口

共 4 個針腳，從左往右依次為 1-4 號各引角定義見表 4

4

J4：6P按鍵接口

外接6P按鍵板

5

J6：485接口

共 2 個針腳，從上往下依次為 1-2 號各引角定義見表 5

6

J7：24P相機接口

與相機連接的接口

7

U4:CVBS輸出接口

CVBS高清視頻輸出

8

S1:觸發(fā)按鈕

TIRG內部觸發(fā)按鈕

9

SW1:485切換開關

開關打到ON位置485可用，串口不可用。開關打到1.2位置485不可用，串口可用。
